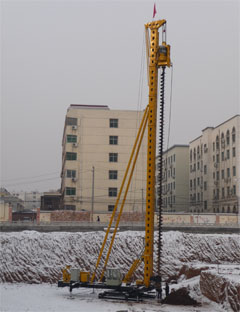

ZKL23型步履式长螺旋钻机

　　ZKL-23型液压步履式深孔长螺旋钻机主要包括桩架及钻具两部分组成。桩架底盘采用全液压步履式行走，液压马达驱动回转支撑实现360度全回转，用船形轨道与四个支腿油缸实现步履行走，设有四个液压支腿，即可实现步履行走，又可增加施工时的稳定性，移动灵活，就位方便；钻塔采用方立柱、圆导轨，自行起落折叠，整机拖挂运输，起落平稳、安全、可靠、快捷。钻具系统采用三环减速器动力头，法兰键式螺旋钻杆，适应不同地层的钻头，安全可靠、方便快捷，可进行长螺旋注浆法施工和超流态法施工。整机采用半解体拖挂运输，转场方便。
　　该机型成孔质量好、效率高、易操作、无噪声、无污染，机械化程度高，因此，广泛适用于工业与民用建筑的桩基础施工，特别适用于城市建设用建筑桩基础的机械化施工。

主要技术参数

型号	ZKL-28型
钻孔直径 (mm)	600
钻孔深度 (m)	23
动力头功率( kW)	45 × 2
理论扭矩 (kN.m)	35.8
钻杆转速 (r/min)	24
许用拔钻力 (kN)	240
行走方式	步履式
步长(m)	1.3
回转速度 (r/min)	0～0.59
桩架质量(kg)	33000
立柱调整范围	前后2°
运输外形尺寸 (m)	13.3×3.1×4
